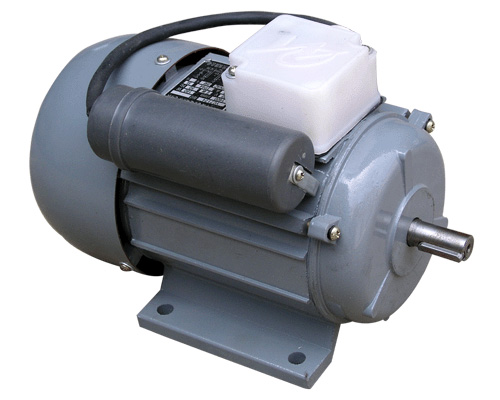

YY(DO2)单相电容运转异步电动机

产品详细介绍：

YY（DO2）系列单机电容运转异步电动机是全国统一设计的产品，具有国内外同类产品的优点。结构合理简单、外形美观、运行可靠、技术经济指标优异、维修方便，并符合国际电工委员会IEC标准中的有关规定，适宜一般驱动用。外壳防护等级为IP44，E级绝缘，接续盒在电动机顶部，其安装方式有下列四种基本形式： 1． B3——机座有底脚，端盖上无凸缘； 2． B34——机座有底脚，端盖上有小凸缘，轴伸在凸缘端； 3． B14——机座无底脚，端盖上有小凸缘，轴伸在凸缘端； 4． B5——机座无底脚，端盖上有大凸缘，轴伸在凸缘端。
技术参数：

型号	功率（W）	电流（A）	效率（%）	功率因数（Cosφ）	起动转矩	起动电流（A）	最大转矩
型号	功率（W）	电流（A）	效率（%）	功率因数（Cosφ）	额定转矩	起动电流（A）	额定转矩
DO25012	25	0.33	40	0.85	0.60	1.5	1.8
DO25022	40	0.42	42	0.90	0.50	2.0	1.8
DO25612	60	0.57	53	0.90	0.50	2.5	1.8
DO25622	90	0.81	56	0.90	0.35	3.2	1.8
DO26312	120	0.91	63	0.95	0.35	5.0	1.8
DO26322	180	1.29	67	0.95	0.35	7.0	1.8
DO27112	250	1.73	69	0.95	0.35	10	1.8
DO25014	16	0.28	33	0.80	0.60	1.0	1.8
DO25024	25	0.36	38	0.82	0.50	1.5	1.8
DO25614	40	0.49	45	0.82	0.50	2.0	1.8
DO25624	60	0.64	50	0.85	0.50	2.5	1.8
DO26314	90	0.94	51	0.85	0.35	3.2	1.8
DO26324	120	1.17	55	0.85	0.35	5.0	1.8
DO27114	180	1.58	59	0.88	0.35	7.0	1.8
DO27124	250	2.04	62	0.90	0.35	10	1.8

电机外形及安装尺寸（B34型）

B3型机座有底脚，端盖无凸缘
B14型机座无底脚，端盖有凸缘
B34型机座有底脚，端盖有凸缘

型号	安装尺寸																外形尺寸
型号	A	A/2	B	C	D(j6)	E	F(N9)	G	H	K	M	N(J6)	P	R	S	T	AB	AC	HD	L
50	80	40	63	32	9	20	3	7.2 0 -0.1	50	5.8	55	40	70	0	M5	2.5	100	110	125	155
56	90	45	71	36	9	20	3	7.2 0 -0.1	56	5.8	65	50	80	0	M5	2.5	115	120	135	170
63	100	50	80	40	11	23	4	8.5 0 -0.1	63	7	75	60	90	0	M5	2.5	130	130	165	230
71	112	56	90	45	14	30	5	11 0 -0.1	71	7	85	70	105	0	M6	2.5	145	145	180	255
80	125	62.5	100	50	19	40	6	15.5 0 -0.1	80	10	100	80	120	0	M6	3	160	165	200	295
90S	140	70	125	56	24	50	8	20 0 -0.2	90	10	115	95	140	0	M8	3	180	185	220	310
90L	140	70	125	56	24	50	8	20 0 -0.2	90	10	115	95	140	0	M8	3	180	185	220	335

电机外形及安装尺寸（B5型）

型号	安装尺寸									外形尺寸
型号	D(j6)	E	F(N9)	G	M	N(J6)	P	R	S(H9)	T	AC	AD	L
63	11	23	4	8.5	115	95	140	0	ø10	3.0	130	100	250
71	14	30	5	11	130	110	160	0	ø10	3.5	145	110	275
80	19	40	6	15.5	165	130	200	0	ø12	3.5	175	120	300
90S	24	50	8	20	165	130	200	0	ø12	3.5	185	160	335
90L	24	50	8	20	165	130	200	0	ø12	3.5	185	160	360
